Материнская плата MSI MAG X870E Tomahawk WIFI PZ
| Поддерживаемые процессоры | Процессоры AMD Ryzen 9000/8000/7000 в исполнении Socket AM5 |
| Чипсет | AMD X870E |
| Подсистема памяти | 4 × UDIMM/CUDIMM DDR5 общим объёмом до 256 Гбайт; |
| двухканальный режим работы памяти; | |
| поддержка модулей с частотами от 4800 до 5600 МГц (JEDEC) и от 5600 до 8400 МГц (OC); | |
| поддержка AMD POR Speed, JEDEC Speed, AMD EXPO | |
| Графический интерфейс | 1 × HDMI 2.1 FRI (8K 60 Гц); |
| 2 × Type-C DisplayPort | |
| Разъёмы для плат расширения | от процессора: |
| – 1 слот PCI Express 5.0 x16/x8/x4; | |
| От чипсета AMD X870E: | |
| – 1 слот PCI Express 3.0 x1; | |
| – 1 слот PCI Express 4.0 x4 | |
| Интерфейсы накопителей | от процессора: |
| – 1 × M.2_1 поддерживает только PCIe-накопители 5.0 x4 длиной 80 или 110 мм; | |
| – 1 × M.2_2 поддерживает только PCIe-накопители 5.0 x4 длиной 60 или 80 мм; | |
| от чипсета AMD B850: | |
| – 1 × M.2_3 поддерживает только PCIe-накопители 4.0 x4 длиной 60 или 80 мм; | |
| – 1 × M.2_4 поддерживает только PCIe-накопители 4.0 x4 длиной 60 или 80 мм; | |
| – 4 × SATA с пропускной способностью до 6 Гбит/с | |
| Сетевые интерфейсы |
5-гигабитный сетевой контроллер Realtek 8126; беспроводной модуль Wi-Fi 7 Qualcomm QCNCM865 (802.11 a/b/g/n/ac/ax/be), до 5,8 Гбит/с, поддержка работы в диапазонах 2,4, 5 и 6 ГГц (ширина канала 320 МГц) и Bluetooth 5.4 |
| Аудиоподсистема | 7.1-канальный HD-аудиокодек Realtek ALC4080 32 бит/384 кГц: |
| – изоляция зоны аудио от остальных компонентов печатной платы; | |
| – высококачественные конденсаторы; | |
| –усилитель для наушников; | |
| – разведение левого и правого каналов в разных слоях текстолита; | |
| – защита от щелчков | |
| Интерфейс USB | Общее число USB-портов – 21 , в том числе: |
| – 2 порта USB 4 Type-C 40 Гбит/с (на задней панели); | |
| – 1 порт USB 4 Type-C 20 Гбит/с (внутренний); | |
| – 1 порт USB 3.2 Gen2 Type-C 10 Гбит/с (на задней панели); | |
| – 2 порта USB 3.2 Gen2 Type-A 10 Гбит/с (на задней панели); | |
| – 7 портов USB 3.2 Gen1 Type-A 5 Гбит/с (3 на задней панели и 4 внутренние); | |
| – 8 портов USB 2.0 (4 на задней панели и 4 внутренние) | |
| Разъёмы и кнопки на задней панели | Кнопки Clear CMOS и Flash BIOS; |
| видеовыход HDMI 2.1; | |
| два порта USB 4 Type-С 40 Гбит/с; | |
| три порта USB 3.2 Gen2 Type-A/C 10 Гбит/с; | |
| три порта USB 3.2 Gen1 Type-A 5 Гбит/с; | |
| четыре порта USB 2.0; | |
| сетевой порт 5G; | |
| два коннектора SMA для антенн беспроводного модуля связи (2T2R); | |
| оптический выход и два 3,5-мм аудиоразъёма | |
| Внутренние разъёмы на текстолите | 24-контактный разъём питания ATX; |
| 8-контактный разъём питания ATX 12 В; | |
| 8-контактный разъём питания PCIe; | |
| 4 SATA 3; | |
| 4 M.2 Socket 3; | |
| разъём USB Type-C для подключения порта USB 4 20 Гбит/с; | |
| 2 разъёма USB для подключения четырёх портов USB 3.2 Gen1 5 Гбит/с; | |
| 2 разъёма USB для подключения четырёх портов USB 2.0; | |
| 8 4-pin разъёмов для вентилятора(ов) системы охлаждения CPU, помпы СЖО и корпусных вентиляторов; | |
| группа разъёмов для передней панели корпуса; | |
| разъём аудио для передней панели корпуса; | |
| коннектор датчика открытия корпуса; | |
| коннектор EZ Conn-header (JAF_2); | |
| 3 коннектора ARGB LED (поддержка адресуемых светодиодных лент 5В/3A); | |
| коннектор RGB; | |
| разъём для подключения систем безопасности TPM 2.0; | |
| 4 светодиода EZ Debug; | |
| светодиод EZ Memory Detection; | |
| индикатор POST-кодов | |
| BIOS | 512 Мбит UEFI AMI BIOS с мультиязычным интерфейсом и графической оболочкой |
| Контроллер I/O | Nuvoton NCT6687D-R |
| Дополнительно (особенности) | Восьмислойная печатная плата с применением технологии PCB Fabric; |
| система питания CPU 14+2+1 (80А SPS); | |
| разгонный модуль OC Engine; | |
| слот PCI-E Steel Armor II; | |
| режим Memory Extension; | |
| оригинальный BIOS Click Bios X; | |
| пакет приложений MSI Center | |
| Форм-фактор, габариты (мм) | ATX, 244 × 305 |
| Поддержка операционной системы | Windows 11 x64 |
| Гарантия производителя, лет | 3 |
| Розничная стоимость, руб. | 31 999 |
Упаковка и комплектация
Плата MSI MAG X870E Tomahawk WIFI PZ входит в серию MSI Arsenal Gaming, поэтому её коробка оформлена в соответствующем стиле с нотками милитари. На её лицевой стороне указано название модели и серии платы, поддерживаемые процессоры и технологии, а на обратной приведено фото устройства, перечень ключевых особенностей и краткие характеристики с портами ввода-вывода.
Внутри цветной оболочки плата защищена коробкой из плотного картона, где лежит в антистатическом пакете на специальном поддоне, исключающем вероятность повреждения коннекторов с обратной стороны печатной платы. Под крышкой этого поддона находится довольно полный набор аксессуаров, в числе которых антенна беспроводного модуля связи, два кабеля SATA, кабель передней панели корпуса EZ, кабель EZ Conn, кабель подсветки ARGB, винты для накопителей в портах M.2 и ключик, краткая инструкция и гарантия, купон MSI Shout Out и комплект наклеек.
Также в комплект входит маленький флеш-накопитель объёмом 32 Гбайт, где записаны утилиты и драйверы. Никакой защиты в нём нет, поэтому после установки всего программного обеспечения флешку можно использовать для собственных нужд.
Стоимость MSI MAG X870E Tomahawk WIFI PZ составляет 31 999 рублей, что для плат на наборе системной логики AMD X870E является средним уровнем (даже чуть ниже среднего). Также отметим, что в России на данный продукт предоставляется трёхлетняя гарантия.
Дизайн и особенности

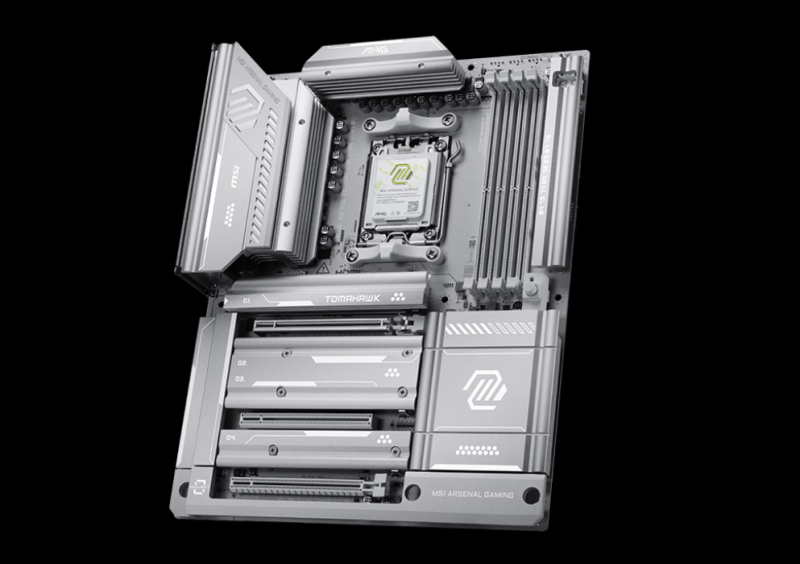

MSI MAG X870E Tomahawk WIFI PZ выполнена в форм-факторе ATX (244 × 305 мм) на светло-сером текстолите, а все радиаторы на ней серебристого цвета, что делает эту модель визуально лёгкой и сияющей под любым освещением.
Дизайн радиаторов платы лаконичный, но не строгий, как в более привычных чёрных версиях. Здесь чувствуются какие-то зимние нотки: холод, коньки и лёд…
  |
При этом все грани радиаторов, которых здесь более чем в достатке, аккуратно обработаны, пораниться о них невозможно.
Панель портов ввода-вывода интегрирована в плату и выкрашена в белый цвет, что соответствует общей стилистике продукта.
Набор интерфейсов можно назвать исчерпывающим. Здесь сразу двенадцать портов USB, включая три Type-C с пропускной способностью 40 и 10 Гбит/с, видеовыход HDMI версии 2.1, сетевой порт 5G и два коннектора SMA для антенн беспроводного модуля связи (2T2R), два 3,5-мм аудиоразъёма и оптический выход, а также две утопленные в поверхность кнопки – Flash BIOS и Clear CMOS.
Крепления всех элементов на плате винтовые, поэтому с их снятием проблем не возникло. Вот как выглядит MSI MAG X870E Tomahawk WIFI PZ без навесных элементов.
В её основе лежит восьмислойная печатная плата, произведённая по фирменной технологии «PCB Fabric», благодаря которой, по информации MSI, обеспечена повышенная пропускная способность, снижены потери сигнала, достигнут более точный контроль сопротивления и повышенная термостабильность в условиях предельных нагрузок.
Процессорный сокет конструктивного исполнения AM5 выпущен компанией Lotes и поддерживает установку любых вышедших к сегодняшнему дню процессоров AMD.
Перечень совместимых с платой процессоров приведён на странице поддержки. В него входят все выпущенные модели – от младшего AMD Ryzen 3 8300G до новейшего Ryzen 9 9950X3D.
Заключение
В сухом остатке MSI MAG X870E Tomahawk WIFI PZ можно считать почти идеальной платой. «Почти» – потому что нам не хватило пятого порта M.2, более плавной настройки кривой вентиляторов в BIOS и дополнительного количества профилей там же. Впрочем, далеко не у каждого пользователя такие же требования.
В остальном перед нами современный, стильный, функциональный и стабильный продукт за вменяемые деньги и с трёхлетней гарантией. Если из процессора и оперативной памяти нужно выжать максимум, то запаситесь наиболее эффективным охлаждением, а всё остальное MAG X870E Tomahawk WIFI PZ обеспечит с лихвой. Ну и в целом платы с Back-Connect Design, похоже, со временем вытеснят классические модели, – уж больно стильной получается сборка на таких версиях плат, как раз для эстетов-оверклокеров.
